| Даже небольшая ошибка при выборе трубопроводной арматуры может привести к нестабильной работе оборудования, повышенному расходу энергии и преждевременному износу системы. Особенно заметны такие проблемы на участках, где необходимо постоянно поддерживать заданное давление, температуру или расход рабочей среды. Именно здесь регулирующие клапаны позволяют управлять параметрами технологического процесса, изменяя пропускную способность трубопровода в соответствии с текущими условиями эксплуатации. Однако подходящая конструкция определяется не только диаметром трубы и рабочим давлением.
При подборе оборудования необходимо учитывать характеристики среды, диапазон изменения расхода, требования к герметичности и способ управления. Компания БелЗапАрматура предлагает промышленную трубопроводную арматуру для различных инженерных и технологических систем. Грамотно подобранное устройство помогает поддерживать установленные параметры процесса, снижать нагрузку на оборудование и сокращать количество внеплановых остановок.

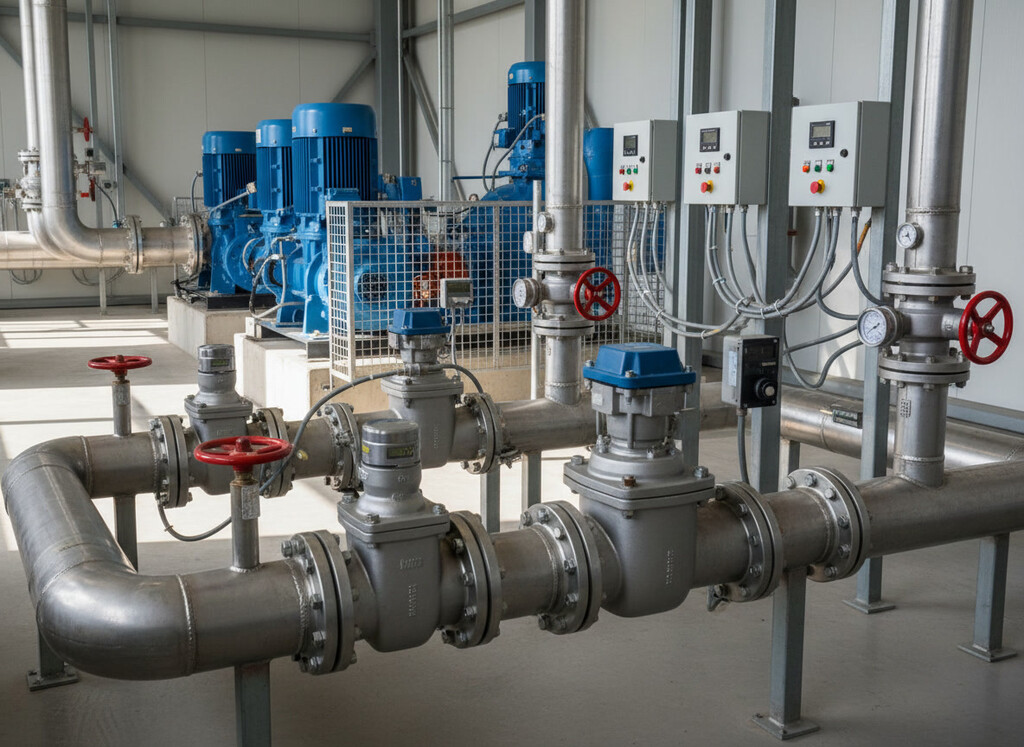

Как устроено управление потоком рабочей среды
Принцип действия регулирующей арматуры основан на изменении площади проходного сечения, через которое движется жидкость, газ или пар. При перемещении затвора относительно седла меняется гидравлическое сопротивление устройства. В результате изменяется расход среды, а вместе с ним могут изменяться давление, температура или другие параметры технологического процесса.
Конструкция включает корпус, седло, затвор, шток, уплотнительные элементы и привод. В зависимости от исполнения производитель может дополнительно устанавливать позиционер, датчики положения и другие устройства управления. Каждый элемент выполняет определенную функцию, а его характеристики влияют на точность регулирования и срок службы арматуры.
Отдельного внимания заслуживает характеристика регулирования. Она показывает, как меняется пропускная способность при перемещении затвора. Для разных технологических задач применяют линейные, равнопроцентные и другие характеристики. Неправильный выбор может привести к резким изменениям расхода при небольшом перемещении штока или недостаточной чувствительности системы.
Основные конструкции и особенности применения
Выбор конструкции зависит от параметров рабочей среды, требуемой пропускной способности и характера регулирования. Универсального решения для всех трубопроводных систем нет. Устройства, которые хорошо справляются с управлением потоком воды, могут оказаться неподходящими для пара высокого давления или жидкости с твердыми включениями.
В промышленности используют несколько конструктивных решений:
-
Односедельные клапаны. Обеспечивают хорошую герметичность и подходят для процессов, требующих точного изменения расхода. При значительных перепадах давления необходимо учитывать усилие, действующее на затвор.
-
Двухседельные конструкции. Позволяют уменьшить неуравновешенные усилия на штоке, но обычно уступают односедельным исполнениям по герметичности закрытия.
-
Клеточные клапаны. Используют направляющую клетку для стабилизации движения затвора. В зависимости от конструкции могут обеспечивать снижение шума и защиту от неблагоприятных гидродинамических воздействий.
-
Угловые исполнения. Изменяют направление потока внутри корпуса и применяются там, где такая компоновка соответствует требованиям трубопровода.
-
Трехходовые клапаны. Предназначены для смешивания или разделения потоков. Их устанавливают в системах отопления, охлаждения и технологических контурах.
Конструктивные особенности напрямую влияют на обслуживание. Например, возможность замены внутренних деталей без демонтажа всего корпуса сокращает продолжительность ремонта. Однако доступность такого обслуживания зависит от конкретного исполнения и расположения арматуры на трубопроводе.
При выборе необходимо учитывать и загрязненность среды. Механические примеси способны повреждать уплотнительные поверхности, вызывать заклинивание подвижных элементов и ускорять износ.
Какие параметры определяют правильный выбор
Распространенная ошибка при комплектации трубопровода - подбор устройства исключительно по условному проходу DN. Совпадение диаметра присоединения с диаметром трубы еще не гарантирует правильную работу системы. Для регулирующей арматуры гораздо важнее расчетная пропускная способность и допустимый диапазон изменения расхода.
Пропускная способность и перепад давления
Одним из основных расчетных параметров служит коэффициент Kv. Он характеризует расход воды в кубических метрах в час при определенных стандартных условиях и перепаде давления 1 бар.
Для конкретной конструкции производитель указывает значение Kvs - номинальную пропускную способность при установленном расчетном положении затвора, обычно соответствующем полному открытию.
При выборе необходимо учитывать минимальный, номинальный и максимальный расходы. Если пропускная способность слишком велика, устройство будет работать преимущественно при небольшом открытии. Это может ухудшить точность управления и повысить чувствительность к малым перемещениям затвора.
Слишком маленькая пропускная способность также создает проблемы. Система не сможет обеспечить требуемый расход даже при максимальном открытии.
Для жидкостей расчет дополнительно учитывает плотность среды, перепад давления и вероятность возникновения кавитации. Для газов и пара применяют другие зависимости, учитывающие сжимаемость и режим течения.
Рабочее давление и температура
Корпус, уплотнения и внутренние детали должны выдерживать условия эксплуатации во всем предусмотренном диапазоне. При этом номинальное давление PN нельзя рассматривать отдельно от температуры.
Особое внимание требуется для систем с перегретым паром, горячими нефтепродуктами и агрессивными технологическими жидкостями.
Материалы корпуса и внутренних деталей
Материал определяет стойкость оборудования к температурным нагрузкам, коррозии и механическому износу. При выборе учитывают химический состав среды, концентрацию примесей, температуру и предполагаемую продолжительность эксплуатации.
Для корпусов применяют чугун, углеродистые и нержавеющие стали, а также специальные сплавы. Внутренние элементы могут изготавливаться из материалов с повышенной стойкостью к эрозии и коррозии.
Однако даже нержавеющая сталь подходит не для каждой среды. Например, некоторые марки чувствительны к хлоридной коррозии при определенных сочетаниях температуры, концентрации и механических напряжений.
Поэтому химическую совместимость материалов проверяют отдельно. Ориентироваться только на общие характеристики сплава недостаточно.
Выбор привода: ручное, электрическое или пневматическое управление
Способ перемещения затвора влияет на скорость реакции системы, точность поддержания параметров и возможности автоматизации.
Ручное управление применяют преимущественно там, где изменение положения требуется редко и не связано с непрерывным автоматическим регулированием. Для технологических процессов с переменными нагрузками обычно используют исполнительные механизмы, получающие команды от контроллера или другого управляющего устройства.
Наиболее распространены следующие варианты:
-
Электрические приводы. Позволяют управлять положением затвора по электрическому сигналу. Подходят для инженерных систем и промышленных установок, где требуется дистанционное управление. При выборе учитывают скорость перемещения, усилие, режим работы и условия электропитания.
-
Пневматические приводы. Используют энергию сжатого воздуха. Часто применяются в технологических процессах благодаря быстродействию и возможности организации заданного положения при потере управляющего воздуха.
-
Гидравлические приводы. Развивают значительные усилия и используются в специализированных установках, где это оправдано условиями эксплуатации.
Наличие привода само по себе не гарантирует точного управления. Существенную роль играет позиционер, который контролирует положение штока и корректирует подачу управляющего воздействия.
Отдельный вопрос - положение арматуры при аварийной ситуации. В зависимости от требований безопасности устройство должно открываться, закрываться или сохранять положение при потере питания либо управляющего воздуха. Такое поведение обеспечивается конструкцией привода и дополнительными элементами.
Почему возникают кавитация, шум и вибрации
Иногда оборудование правильно подобрано по диаметру и давлению, но после запуска трубопровода появляются шум, вибрации и повреждения внутренних деталей. Причина может заключаться в характере движения среды через суженное проходное сечение.
При прохождении жидкости через клапан локальное давление снижается. Если оно становится ниже давления насыщенных паров жидкости, образуются паровые пузырьки. При последующем повышении давления они схлопываются, создавая локальные ударные воздействия.
Так возникает кавитация.
Продолжительная работа в таком режиме способна разрушать поверхности затвора и седла. Дополнительно увеличиваются вибрационные нагрузки, которые передаются на трубопровод и присоединенное оборудование.
Для уменьшения риска используют специальные внутренние устройства, многоступенчатое снижение давления и соответствующие конструктивные исполнения. Иногда требуется пересмотреть распределение перепадов давления между элементами системы.
С газами и паром возникают другие сложности. При высоких скоростях потока возможны значительный аэродинамический шум и вибрации. В отдельных случаях течение достигает критического режима, при котором дальнейшее снижение давления за устройством уже не приводит к соответствующему увеличению массового расхода.
Такие условия необходимо учитывать еще на стадии расчета.
Монтаж и обслуживание: какие ошибки встречаются чаще всего
Даже правильно рассчитанная арматура может работать нестабильно после установки. Причиной нередко становятся нарушения требований производителя к монтажу, загрязнение трубопровода или неправильная настройка исполнительного механизма.
Особенно внимательно следует проверять направление потока. Для ряда конструкций оно имеет принципиальное значение, поскольку влияет на усилия, действующие на затвор, и характеристики регулирования.
Перед вводом оборудования в эксплуатацию рекомендуется выполнить несколько проверок:
-
Соответствие проекту. Проверить маркировку, условный проход, допустимые параметры давления и температуры, материалы и характеристики привода.
-
Состояние трубопровода. Убедиться, что после монтажа и промывки в системе не осталось сварочного грата, окалины и других загрязнений.
-
Правильность установки. Проверить направление потока, положение корпуса, доступность привода и соблюдение требований к присоединениям.
-
Настройку управления. Установить рабочий диапазон перемещения, проверить сигналы управления и обратной связи.
-
Поведение при изменении нагрузки. Убедиться, что устройство устойчиво поддерживает заданные параметры во всем предусмотренном рабочем диапазоне.
Не менее существенна доступность оборудования для ремонта. При проектировании следует предусматривать пространство для демонтажа привода, извлечения внутренних деталей и обслуживания уплотнений.
Когда оборудование требует ремонта или замены
Отклонения в работе не всегда связаны с повреждением корпуса или затвора. Иногда причиной становится неисправность позиционера, недостаточное давление управляющего воздуха или неправильная настройка автоматического регулятора.
Поводом для дополнительной проверки могут стать увеличение времени реакции, нестабильное поддержание расхода, повышенная утечка через закрытый затвор или появление постороннего шума.
Если обнаружен износ седла, затвора либо уплотнений, возможность ремонта определяется конструкцией изделия и доступностью запасных частей. Некоторые исполнения позволяют заменить внутренние элементы, сохранив корпус и привод.
Однако ремонт оправдан не всегда. При серьезных коррозионных повреждениях корпуса, деформации посадочных поверхностей или изменении условий эксплуатации может потребоваться полная замена устройства.
Как сократить затраты на эксплуатацию трубопроводной арматуры
Стоимость покупки составляет только часть расходов на оборудование. За весь срок службы дополнительные затраты возникают из-за обслуживания, ремонта, потребления энергии и технологических остановок.
Слишком большой перепад давления на арматуре увеличивает гидравлические потери. В насосных системах это может приводить к дополнительному потреблению электроэнергии. Однако уменьшать сопротивление без расчета нельзя: устройству необходим достаточный перепад давления для устойчивого регулирования.
Значение имеет и правильный выбор диапазона работы. Если клапан большую часть времени находится почти в закрытом положении, возрастает вероятность нестабильного управления. При работе преимущественно вблизи полного открытия может не хватить запаса пропускной способности при увеличении нагрузки.
Хороший результат дает подбор по нескольким расчетным режимам, а не только по максимальному расходу.
Дополнительно следует учитывать ремонтопригодность конструкции, доступность комплектующих и требования к обслуживанию привода. Иногда более дорогое исполнение оказывается экономически оправданным благодаря увеличенному межремонтному интервалу и меньшему количеству остановок.
При этом прогнозируемый срок службы всегда зависит от реальных условий эксплуатации. Даже качественное оборудование быстро изнашивается, если параметры среды выходят за установленные производителем пределы.
