Виды кабелей для зарядки электромобилей и их особенности

Если не уделять выбору должного внимания, результатом могут стать не только финансовые потери из-за выхода техники из строя, но и опасные аварийные ситуации, связанные с коротким замыканием или возгоранием. Поэтому важно знать, какие типы зарядных кабелей существуют, для каких целей они подходят, и каковы их ключевые характеристики.

Основные виды кабелей для зарядки электрокаров

Кабели, применяемые для подзарядки электромобилей, принято делить на несколько категорий в зависимости от их конструкции, пропускной способности и типа разъёма. Отличия касаются как бытового, так и промышленного использования, а также скоростей передачи энергии.

Рассмотрим наиболее востребованные разновидности:

• Кабели переменного тока (AC) – первые по популярности для ежедневного применения дома или на общественных парковках.
• Кабели постоянного тока (DC) – обеспечивают ускоренную зарядку на быстрых станциях.
• Мобильные кабели-переходники – предназначены для зарядки в «походных» условиях от розеток разного формата.
• Специализированные кабеле-адаптеры для определённых моделей авто или зарядных станций.

Каждому из этих типов присущи свои особенности устройства, области применения и преимущественные характеристики.

Классификация по стандартам и режимам зарядки

Существует международная система стандартов, регламентирующая параметры зарядных кабелей и разъёмов. Наиболее распространёнными являются режимы (Mode) зарядки, которые определяют логику взаимодействия автомобили – кабель – источник питания.

• Mode 1 – зарядка от обычной бытовой розетки без интеллектуального управления, практически не применяется для электромобилей сегодняшних лет.
• Mode 2 – оснащён встроенным контроллером безопасности (In-Cable Control Box), может подключаться к обычным розеткам. Популярен среди частных лиц для подзарядки дома.
• Mode 3 – фиксированный кабель используется на специализированных зарядных станциях, обмен управляющими сигналами между авто и зарядкой происходит автоматически.
• Mode 4 – технологии быстрой зарядки постоянного тока на станциях высокой мощности, когда кабель жёстко привязан к оборудованию.

Правильное определение подходящего режима зарядки зависит, с одной стороны, от характеристик автомобиля, с другой – от возможностей инфраструктуры в месте эксплуатации.

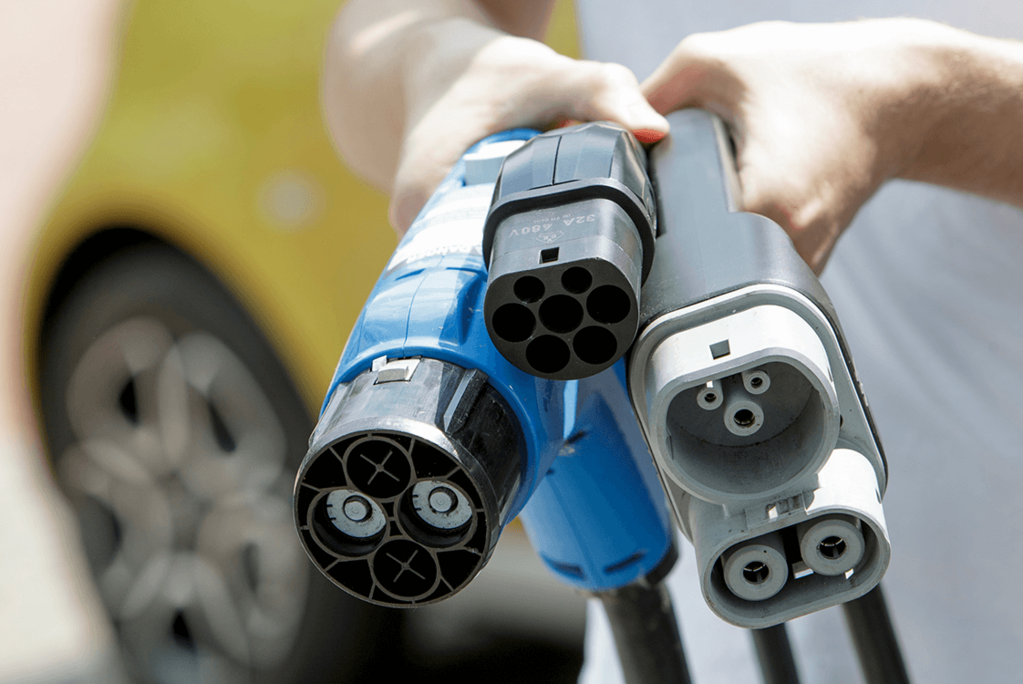

Типы разъёмов зарядных кабелей

Существенным параметром любого кабеля является тип разъёма, который должен соответствовать как устройству авто, так и зарядной точке. По международным классификациям выделяют несколько стандартов, и в различных странах они получили разную популярность.

К числу самых распространённых относятся:

• Type 1 (SAE J1772) – североамериканский стандарт, чаще встречается на японских и американских электрокарах.
• Type 2 (Mennekes) – европейский стандарт, сегодня преобладает в ЕС и входит в комплектацию большинства автомобилей на этом рынке.
• CCS Combo 1 или 2 – версии комбинированных разъёмов для быстрой зарядки постоянным током, поддерживают передачу высокой мощности (от 50 кВт и выше).
• CHAdeMO – японский стандарт быстрой зарядки DC, применяется на электромобилях Nissan, Mitsubishi и ряде азиатских моделей.
• GB/T – китайский национальный стандарт, распространён на электромобилях из КНР.

Перед выбором подходящего кабеля необходимо убедиться, что и автомобиль, и основное место зарядки используют совместимые интерфейсы.

Конструктивные особенности и материалы

Современные кабели для зарядки электрокаров спроектированы с учётом длительной эксплуатации и хранения при различных погодных условиях. Для этих целей применяются особые материалы, обеспечивающие как механическую прочность, так и защиту от возгорания.

Изоляция чаще всего выполнена из полиуретановых или термостойких резиновых компаундов. Такие оболочки выдерживают перепады температур, УФ-излучение, действие влаги и соли. Материал токоведущих жил – как правило, многожильная медь с увеличенным сечением для минимизации потерь мощности и нагрева.

Конструктивно кабели для быстрой зарядки (DC) имеют более массивный корпус и увеличенный диаметр, что позволяет пропускать токи 100-200 А и выше. Встроенные датчики температуры и системы защиты блокируют поток энергии при угрозе перегрева или короткого замыкания.

Электрические характеристики и классификация по мощности

Эффективность зарядки напрямую зависит от допустимой нагрузки кабеля. Устаревшие или «тонкие» провода ограничивают пропускную способность, что увеличивает общее время пополнения заряда или вообще делает невозможной работу быстрой станции.

В зависимости от уровня мощности кабели обычно делят на такие категории:

• На переменный ток 16-32 А (3,7-22 кВт) – универсальны для большинства «медленных» и «обычных» станций в жилых районах и офисных паркингах.
• На постоянный ток 100-250 А (от 50 до 350 кВт и более) – используются исключительно на ультрабыстрых коммерческих станциях, как CCS или CHAdeMO.

Для личного применения в частном доме или на даче большинству электромобилей достаточно навесного кабеля мощностью 3,7-7,4 кВт. При поездках на большие расстояния имеет смысл рассмотреть модели с возможностью подключения к скоростным станциям.

Защита и безопасность во время зарядки

Эксплуатация зарядных кабелей сопровождается рисками возникновения токовой перегрузки, короткого замыкания, а при повреждениях – даже поражения электрическим током. Чтобы снизить вероятность инцидентов, современные производители внедряют ряд технологий защиты.

К особенностям защищённых моделей относятся:

• Многоуровневая изоляция токоведущих частей и контактов.
• Встроенные предохранители и автоматические выключатели при превышении допустимых параметров.
• Наличие температурных и влагозащитных сенсоров, сигнализирующих о перегреве или попадании воды внутрь корпуса.
• Защищённые замковые контакты во избежание самопроизвольного отключения во время процесса зарядки.

Многие решения сертифицируются по международным стандартам IP44 и выше, что даёт возможность эксплуатации без опасения на открытых площадках в дождливую или снежную погоду.

Критерии выбора кабеля для конкретных условий

При выборе кабеля необходимо учитывать не только стандарт разъёма, но также длину, гибкость, диапазон рабочих температур, сертификаты соответствия европейским и азиатским нормам безопасности.

Опытные пользователи обращают внимание на такие критерии:

• Совместимость с автомобилем и используемыми зарядными станциями.
• Длина – стандартные размеры варьируются от 3 до 7 метров, что позволяет подключаться на разных парковках.
• Максимальная пропускная мощность – от правильного выбора зависит скорость зарядки.
• Вес и удобство скручивания для хранения в багажнике.
• Качество разъёмов, наличие пыле- и влагозащитных крышек.

Для частого использования на улице стоит выбирать модели с повышенным уровнем защиты и стойкостью к механическим повреждениям, а на долгие расстояния – наличием быстрой зарядки и поддержкой более высоких токов.

Влияние типа кабеля на эксплуатацию электромобиля

Неправильно подобранный или низкокачественный кабель способен не только снизить эффективность подзарядки, но и повлиять на долговечность аккумуляторной батареи, что подтверждается данными сервисных центров. Например, при длительной эксплуатации неподходящего кабеля чаще регистрируются случаи локального перегрева ячеек АКБ и выхода из строя управляющей электроники.

Статистика продаж и обращений за гарантией свидетельствует: переход владельцев электромобилей на сертифицированные кабели с поддержкой двухфакторной защиты позволил уменьшить количество инцидентов на 40–50 % по сравнению с кабелями без соответствующих сертификатов.

Некоторые производители оснащают свои кабели функцией «интеллектуальной идентификации» подключённого электромобиля, что позволяет адаптировать процесс зарядки под конкретную модель, автоматически ограничивать ток или завершать сессию при возникновении нештатных ситуаций. Такие системы становятся всё более популярными в Европе и Азии.

Перспективы развития зарядных аксессуаров

С развитием электротранспорта совершенствуются и технологии зарядки. Прогрессивные бренды интегрируют функции удалённого контроля, мобильного мониторинга и автоматической диагностики неисправностей в новые модели кабелей. Разрабатываются решения с возможностью беспроводной подзарядки, где кабель вообще становится не нужен.

Пока же основное внимание уделяется увеличению пропускной мощности, уменьшению массы изделий и повышению ресурса эксплуатации. Ведущие производители работают над универсализацией разъёмов и разработкой мультиформатных кабелей, которые могли бы подходить к большинству популярных моделей и станций.

Также ожидается активное рост рынка аксессуаров для электромобилей, в том числе зарядных кабелей, в связи с ужесточением европейских и азиатских стандартов безопасности, новым законодательством и появлением дорожных сетей для автотуризма.

Основные аспекты выбора современных кабелей

Проблема правильного выбора кабеля для зарядки электромобиля затрагивает практически каждого владельца современного электротранспорта. От используемого типа кабеля зависят не только скорость пополнения аккумулятора, но и безопасность эксплуатации, ресурс оборудования и даже гарантийные обязательства от производителя авто.

Обозначенные в статье виды кабелей – по токовой нагрузке, формату разъёма, стандарту безопасности – призваны охватить как повседневные нужды городской эксплуатации, так и задачи быстрой зарядки на междугородних трассах. Значительная часть рынка смещается в сторону универсальных решений и мультиформатных кабелей с интеллектуальными ограничителями, что повышает комфорт и снижает риски инцидентов.

Наиболее универсальным сценарием остаётся подбор сертифицированных моделей, полностью совместимых с вашим электромобилем и зарядной инфраструктурой, при обязательном наличии защиты от перегрева, коротких замыканий и влаги. Такой подход позволяет значительно повысить безопасность пользования и продлить срок службы дорогостоящей батареи.

Ориентируясь на информированные решения, основанные на технической базе и рекомендациях специалистов, владельцы электрокаров могут значительно упростить и обезопасить ежедневную эксплуатацию своего транспорта.
