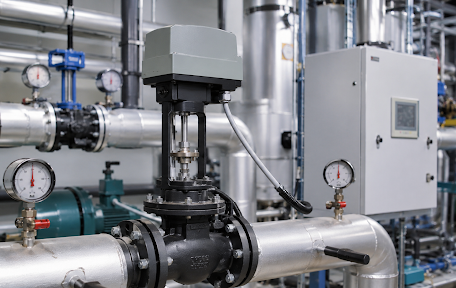

| Регулирующий клапан с электроприводом нужен там, где расход, температуру или давление нужно менять автоматически: в отоплении, ГВС, вентиляции, ИТП, ЦТП и котельных. Клапан управляет потоком, а электропривод получает сигнал от контроллера и перемещает шток.
Подбирать узел лучше комплексно: отдельно смотреть электроприводы, отдельно – регулирующие клапаны, а затем проверять совместимость по ходу штока, усилию, напряжению и типу управления. Для двухходовых седельных клапанов применяют ВКСР с электроприводом, для смешения или разделения потоков – трёхходовые клапаны ВКТР. Если нужно плавное регулирование, смотрят электроприводы с аналоговым управлением.
Что делает электропривод
Электропривод преобразует управляющий сигнал в механическое движение. Контроллер задаёт команду, привод перемещает шток, а клапан меняет проходное сечение. Так система поддерживает нужную температуру воды, расход теплоносителя или давление без ручной регулировки.
Для седельных клапанов нужен прямоходный электропривод. Он двигает шток вверх-вниз и подходит для проходных и трёхходовых регулирующих клапанов. Поворотные приводы здесь не используют: они рассчитаны на шаровые краны, дисковые затворы и другую арматуру с вращением вала.
Ход штока
Ход штока привода должен быть не меньше хода штока клапана. Если привод не проходит весь рабочий ход, клапан не откроется или не закроется полностью. Из-за этого система может недогревать, перегревать или постоянно «догонять» заданные параметры.
Точное значение хода смотрят в паспорте клапана и таблицах совместимости производителя. При замене старого механизма нельзя ориентироваться только на посадочное место: внешне похожие приводы могут отличаться ходом, усилием и схемой управления.
Усилие закрытия
Усилие закрытия показывает, с какой силой привод воздействует на шток. Оно должно быть достаточным, чтобы клапан перекрывал поток при рабочем перепаде давления. Если усилия мало, клапан закрывается не до конца, появляется протечка через седло, а регулирование становится неточным.
На требуемое усилие влияют DN клапана, перепад давления, тип среды и конструкция узла. Чем больше диаметр и выше давление, тем мощнее должен быть привод. Запас по усилию нужен, но разумный: слишком мощный привод может быть дороже и создавать лишнюю нагрузку на шток.
Тип управления
Тип управления привода должен совпадать с выходом контроллера. Для простых задач используют двухпозиционное управление: открыто или закрыто. Для регулирующих систем чаще применяют трёхпозиционное или аналоговое управление.
Трёхпозиционный привод получает команды «открыть», «закрыть» и «стоп». Это распространённый вариант для тепловых пунктов, отопления и ГВС. Он проще по схеме и подходит там, где не требуется постоянная плавная отработка сигнала.
Аналоговое управление 0–10 В или 4–20 мА выбирают, когда нужно точнее удерживать температуру, давление или расход. Привод занимает промежуточное положение по сигналу контроллера, а при наличии обратной связи система видит фактическое положение штока.
Напряжение питания
Напряжение питания должно соответствовать проекту и шкафу автоматики. Если система рассчитана на 24 В, привод на 220 В подключать нельзя. Если выбран привод 24 В, для него нужен подходящий источник питания.
24 В чаще используют в слаботочной автоматике, ИТП, вентиляции и системах с повышенными требованиями к безопасности цепей управления. 220 В удобно в более простых схемах. Перед заказом нужно проверить не только питание, но и управляющий сигнал.
Время полного хода
Время полного хода показывает, за сколько секунд привод перемещает шток из одного крайнего положения в другое. Для отопления обычно подходят более спокойные приводы: система инерционная, и слишком резкое движение может вызвать нестабильное регулирование.
Для ГВС и вентиляции иногда требуется более быстрая реакция. Но скорость выбирают вместе с характеристикой клапана, настройками контроллера и задачей узла. Слишком медленный привод будет запаздывать, слишком быстрый – может вызывать «рыскание».
Функция безопасности

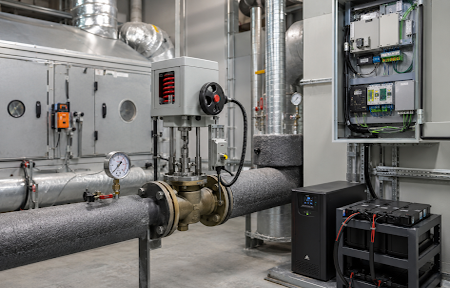

В некоторых системах важно, что произойдёт при отключении питания. Например, в вентиляции с водяным калорифером клапан должен перейти в безопасное положение, чтобы снизить риск замерзания. Для этого используют возвратную пружину или резервное питание.
Также стоит учитывать концевые выключатели, датчик положения, ручное управление, степень защиты корпуса и условия монтажа. В котельной, вентиляционной камере и производственном помещении требования к влажности, температуре и пыли могут отличаться.
ВКСР и ВКТР: что учесть
ВКСР – двухходовой регулирующий клапан для изменения расхода среды в трубопроводе. ВКТР – трёхходовой клапан для смешения или разделения потоков. Для обоих типов подбирают прямоходный электропривод, но параметры нужно сверять по конкретному исполнению.
Перед заказом проверьте DN, Kvs, ход штока, перепад давления, температуру и тип среды, напряжение питания, тип управления и наличие функции безопасности. Если привод ставится в проект, лучше сразу приложить схему узла или спецификацию.
Чек-лист подбора
- Определите тип клапана: двухходовой или трёхходовой.
- Убедитесь, что нужен именно прямоходный привод.
- Сверьте ход штока клапана и привода.
- Подберите усилие закрытия под DN и перепад давления.
- Проверьте тип управления: трёхпозиционное, 0-10 В или 4-20 мА.
- Сверьте напряжение питания: 24 В или 220 В.
- Оцените время полного хода.
- Проверьте необходимость функции безопасности.
- Учтите степень защиты и условия монтажа.
- Сверьте совместимость по паспорту производителя.
Частые ошибки
Главная ошибка – выбирать привод только по напряжению. Этого недостаточно: можно совпасть по питанию, но ошибиться с ходом, усилием или типом сигнала. Вторая ошибка – ставить поворотный привод на седельный клапан. Третья – не учитывать перепад давления и брать механизм без запаса по усилию.
Правильный подбор электропривода начинается с параметров клапана и задачи системы. Если заранее проверить механику, электрику и сигнал управления, регулирующий узел будет стабильно держать параметры и прослужит дольше без лишних перенастроек и замен.
